花朵之所以擁有豐富多彩的顏色，是因?yàn)榛ò曛泻懈鞣N色素。實際上，除了色素外，自然界還存在另一種著色方案，即結構色。結構色利用微小的陣列結構實現干涉、散射或吸收光波的效果，從而展現出特定的顏色?？茖W(xué)家們已利用先進的微納制造技術實現了絢麗的結構色，其具有穩定性、可操控性和高分辨率等優點，在顯示、防偽、傳感等領域受到廣泛關注。

近日，上海科技大學物質科學與技術學院馮繼成課題組開發了一個原位觀察動態結構色的新方法，通過法拉第3D打印實現亞波長尺度的金屬3D納米“花朵”構型隨時間的精確變化，“花朵”的幾何形狀從而在3D打印過程中實時呈現出豐富多彩的動態顏色，構建了4D打印納米結構色。相關研究成果發表于 Advanced Materials，并被選為后封面（Back Cover，圖1）。

圖1：封面圖片，通過法拉第3D打印以電影膠片的形式演繹了上?？萍即髮W(xué)建校10周年標志的動態顏色變化，其中時鐘作為背底象征時間，由此原位攝像納米結構在生長過程中的構型和尺寸變化，所產生的顏色從藍色到絢麗多彩。

結構色對納米結構的尺寸和幾何形狀非常敏感，人工制造的三維納米結構雖然能夠產生精確且靈活的顏色效果，但其精度控制卻與大自然相去甚遠。傳統的電子束光刻技術能夠創建復雜的納米結構，但其速度慢、成本高，且難以制造三維幾何形狀；而增材制造盡管已應用于許多生產領域，但其在實現納米級分辨率和材料控制方面仍面臨挑戰。

這些技術瓶頸激發了研究團隊進行跨學科深入研究，通過結合氣溶膠科學、靜電學和精密光學等領域的最新進展，他們開發了一種進行原位觀測的3D打印金屬納米結構色系統。該系統首次實現了并行打印亞波長尺度的3D金屬納米結構陣列，結構的尺寸與幾何形狀隨時間推移而演變，可實時動態改變其與光的特征響應，進而產生絢麗色彩。該法拉第3D打印過程僅需常溫常壓的氣體氛圍，因此易于集成于現有的顯微系統并對所呈現出來的動態顏色進行實時觀測。該方法不僅提升了制造結構色的能力，還加深了對光與納米物質相互作用的理解。

圖2：金屬動態結構色的3D打印系統，納米“花朵”結構在3D打印過程中隨時間生長，其散射光譜以及對應的顏色在CIE1931色度圖上顯示出歷史演變軌跡，這一過程通過光學顯微鏡實時觀測到顏色的動態變化過程。

通過控制打印過程中結構形貌的變化過程，可實現不同的顏色變化路徑，對應在CIE1931色度圖上的不同曲線。結構在3D打印過程中以納米精度連續生長，為高精度調控結構色提供了基礎，且單次打印就能產生龐大的色彩庫，實驗中僅通過兩次打印就得到了1430個光譜數據庫。此外，在單次打印過程中結構形貌與光譜呈現一一對應的關系，因此光譜可以作為監測納米結構生長過程的工具。

圖3：?jiǎn)未未蛴?shí)現豐富的色彩庫。控制結構形貌實現不同顏色變化路徑，豐富的色彩庫僅通過有限次打印獲得，圖g展示了兩次打印獲得的1430個數據點。通過重復實驗驗證了光譜與結構形貌的對應關系。

類比于畫家的調色板，但3D打印出來的“調色板”中的每個色塊都隨著時間呈現不同的顏色變化路徑。如果對特定時間的色塊進行提取、設計和組裝，可用于微動畫/電影的演示。

圖4：3D打印動態結構色，在納米結構三維構型控制顏色的基礎上再疊加時間維度，稱之為4D打印納米結構色。

圖5：高通量打印結構色，展示了64個不同的顏色陣列同時打印的過程。

在打印動態結構色之外，通過調控三維結構的各向異性，還得到了具有偏振態的結構色，并通過控制偏振方向?qū)崿F(xiàn)了顏色亮度的調控。

圖6：偏振態的結構色用于調控顏色亮度?？刂萍{米結構的形貌與排列實現了漸變的顏色梯度。

通過結合三維結構精確的顏色調控能力以及隨著時間變化的效果，該打印系統展示了直接用于制作微尺度的動畫和電影。

圖7：3D打印動態結構色用于微納動畫。通過設計納米結構排布與形狀，實現顏色以及設定好的動態色的調控。

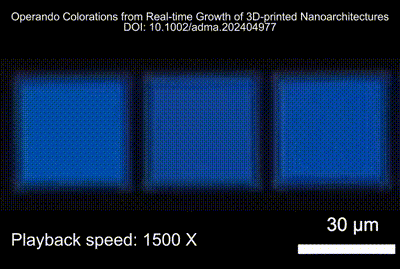

圖8：3D打印動畫演繹。顏色的動態變化源于對納米結構的生長過程的原位攝像，從藍色到絢麗多彩。微米見方容納了千百萬個三維納米結構，合力響應呈現出繽紛的色彩。

除了美學應用外，這項技術具備的實時觀察結構生長中的顏色變化、允許在幾何形狀和光學屬性之間進行更直接的映射的特點，還為納米結構和顏色之間的基本關系提供了新見解，有望推動納米光子學的基礎研究及新型光學器件和傳感器的開發。

本研究首次提出了4D打印納米結構色的概念，3D打印金屬納米結構結合時間的調控展現出了豐富靈活的納米著色能力，為相關基礎研究和實際應用開辟了新途徑。上?？萍即髮W(xué)為本項成果的唯一完成單位。上?？萍即髮W(xué)物質學院博士研究生劉柄言為第一作者，馮繼成教授為通訊作者。

論文標題：Operando Colorations from Real-Time Growth of 3D-Printed Nanoarchitectures

論文鏈接：https://doi.org/10.1002/adma.202404977

封面鏈接：https://onlinelibrary.wiley.com/doi/10.1002/adma.202470333
